모든 낙뢰방지시스템은 효과적인 낙뢰방지를 확실하게 하고 제품의 동작 수명을 연장하기 위하여 어느 정도의 정기적 정비가 필요합니다.
Multi-point wire (분산 wire 형 피뢰설비)는 비록 수동적인 시스템이고 뇌운이 발달하는 동안 존재하는 높은 정전기장의 강도에 의해 작동되지만,
전기적 시스템으로 간주됩니다. 따라서, 이러한 시스템의 모든 표준기능은 반드시 정비 유지되어야 하며 이 시스템의 정비 빈도수는
해당 시스템이 운영되는 환경에 의하여 결정되어야 합니다.

일반적으로 부식성이나 위험성이 높을수록 점검 및 검사의 필요성이 더 자주 있게 됩니다.
낙뢰방지 시스템은 대개 부식성 환경에 설치되며, 다음과 같은 곳이 포함됩니다. 염성분의
공기(바다근처), 화학공장, 석유정유소, 방출구 주위 또는 굴뚝 꼭대기 등. 다음의 표는
낙뢰방지시스템 점검의 최소 빈도수를 요약한 것이며 조건에 따라서 점검 빈도수가 증가
해야 합니다.

보 호 레 벨
(ⅠandⅡ)
육안검사
(year)
주요시스템
전체검사 (year)
비고
일 반 지 역 1회 1회 현장 고려
부식성/폭발성 2회 1회 현장 고려

· KS C IEC 62305[피뢰시스템] · LEC사 운전 및 유지보수지침서

유지보수 방법 및 절차

계약 방법 절 차 추가비용
년간 정비 보수 계약
(손상이 없는경우)
1. 점검 계약 체결(정기)
2. 년 2회 정기 구조 및 상태 점검
3. 소모품 교체 및 충진(M/Salt)
4. 점검결과보고서 제출
점검을 위한 인건비 및 경비(소모품비 포함)외
추가비용 미발생
년간 정비 보수 계약
(손상이 있는경우)
1. 점검 계약 체결(정기)
2. 년 2회 정기 구조 및 상태 점검
3. 소모품 교체 및 충진(M/Salt)
4. 손상에 대한 점검결과보고서 및 대책에 대한 제안서 및 견적서 제출
5. 보수 계약 체결(수시)
6. 손상부분 보수
7. 보수 완료 후 보수결과보고서 제출
점검을 위한 인건비 및 경비(소모품비 포함)외
보수비용(자재비 및 시공비)발생

제품별 점검 절차

01

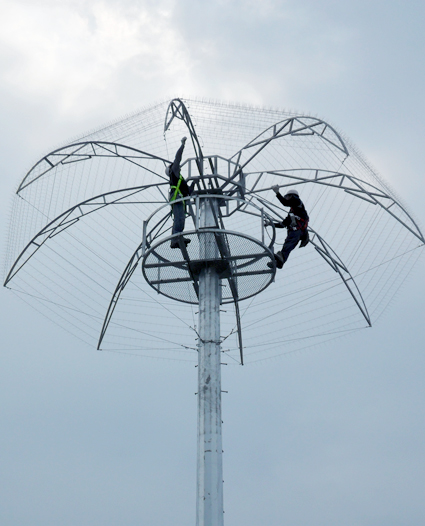

Dissipation Wire (Hemisphere, Parapet, U-Bracket Array System)
  • 근접거리에서 육안으로 장비를 검사. 부식, 절단 또는 굽은 선, 헐거워진 장착장치 등의 흔적이 있는지 조사
    전체 dissipation wire의 분산점 감소량은 10% 이내인지 체크 하며, dissipation wire의 한 구획에 절단된 점이
    집중되어 있지 않은지 점검
  • 장비가 주 표면에 단단히 고정되도록 하고 장치대에 부식이 없도록 보수 점검
  • 낙뢰보호장비가 접지도체에 전기적으로 연결되었는지 확인하고 접속의 완전성을 부식에 대하여 철저히 검사 후, dissipation wire와 접지선 사이의 접속의 연속성 검사 수행
  • 분산장치에서부터 시작하여 근접거리에서 접지선을 육안 검사하여 부식의 흔적 또는 다른 손상이 있는지의 여부를 조사 접지봉과 dissipation wire의 연결을 포함하여 모든 전기적 접속을 육안으로 검사
  • 분산장치의 점검 시 결속력을 확인을 위하여, 고정에 사용되는 모든 bolt류의 결속 여부를 확인하고 풀림발생시 재결속 시켜야 하며, 접지도체와 연결된 bolt류 방청제 도포
02
Spline Ball Ionizer (SBI® : SBI-48®)
  • SBI®와 Mount의 부착 상태 및 초기 설치상태에 변형이 있는 경우 유지/관리 필요
  • 인하도선(Down Conductor)이 SBI®와의 접속 상태가 확인
  • 인하도선(Down Conductor)이 매설 케이블과 접속 상태가 기계적으로 변형되지 않도록 유지/관리
    (설치 구조체의 이동 및 변경 시에는 반드시 L.E.C.와 협의 필요)
  • SBI®의 점검시 지선 간격 확인, 인하도선의 Cleaning 후 재결속 및 Rod Clamp 상태 확인
03
화학접지관 (Chem-Rod®)
  • 접지봉의 수명을 연장하고 저 저항을 유지시키기 위하여 적절한 유지 보수를 권장 관리 점검의 주기에 영향을 주는 사항

    (① 토양의 수분 함유량 ② 접지 Grid의 위치 ③ 외기 영향으로부터의 노출 상태 ④ 고도)

  • 점검의 주기
    관리 점검의 주기는 현장 환경에 따라 변화할 수 있으며, 일반적인 점검의 주기는 6개월에서부터 5년의 범위를 가짐
    (각 현장의 적당한 검사 주기는 설치 후 최초 6개월 후에 결정할 수 있음)
  • 검사 및 재충진
    절차에 따라 설치된 Chem-Rod®를 검사실시
    검사를 통하여 접지봉 내부에 충진 되어 있는 화학약품의 양을 측정하여 필요시 적당량을 충진
    화학약품이 Chem-Rod®길이의 20%이상 저하 됐다면 재충진 필요
    Chem-Rod®내부에 재충진 할 때는 천천히 약품을 부어 Chem-Rod®상부에서 5cm 정도 까지로 해야 함
